ビューはデータに対する特定の視点を表示します。ビューはレイアウトの一部に追加できるウィンドウです。レイアウトは通常、複数のビューで構成されます。たとえば確認ビューには、確認プロセスに関連する情報が表示されます。

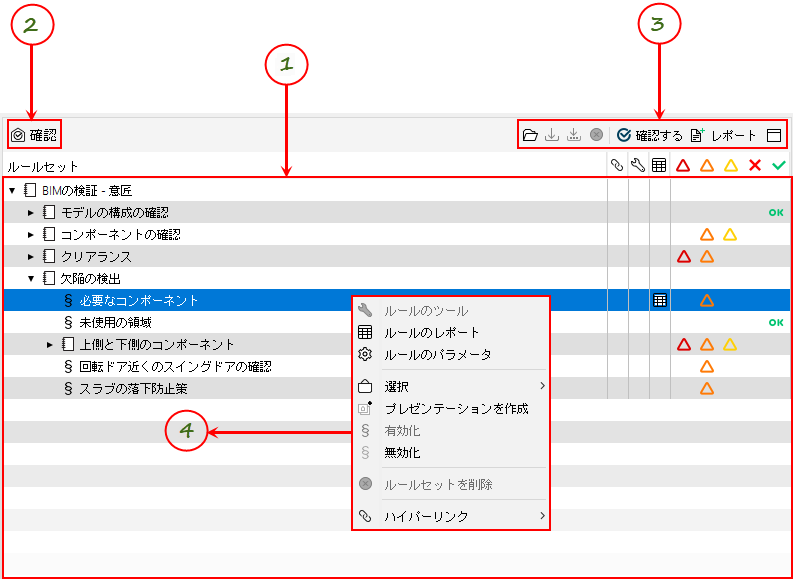

1 内容
2 ビューの名前
3 ビューのツールバー
4 確認ビューのポップアップメニュー
ビューには以下の部分が含まれます。
2つのビューの中間で左マウスボタンを押すと、2つのビューの相対的なサイズを変更できます。マウスカーソルのドラッグを続け、隣り合うビューの大きさが適切になった時点てボタンを放します。
ビューの位置を変更するには、ビュー名の上で左マウスボタンを押し、表示されるウィンドウの四角形をドラッグして新しい位置へ移動します。位置は別のビューと共有します。別のビューの上にドラッグした場合、そのビューは分割され、新しくドラッグされたビュー用にもう1つビューの位置が生成されます。ドラッグされたビューが占める位置は、マウスをドラッグしたときにビュー位置上に描かれる四角形で示されます。
ビューのウィンドウコントロール
」ボタンを押すと表示されるメニューに配置されています(以下を参照)。
ドッキングコマンドを使用して、ビューを現在のレイアウトの特定の位置にドックできます。ボタンをもう1度押すと、ドッキング解除されフローティングしたドッキング解除
の状態にビューを切り換えることができます。
「最大化」ボタンをクリックすると、ビューを最大化できます。最大化したビューはウィンドウ全体を占める大きさになり、「復元」ボタンを押すと通常のサイズに戻すことができます。
以下のビューが使用可能です。

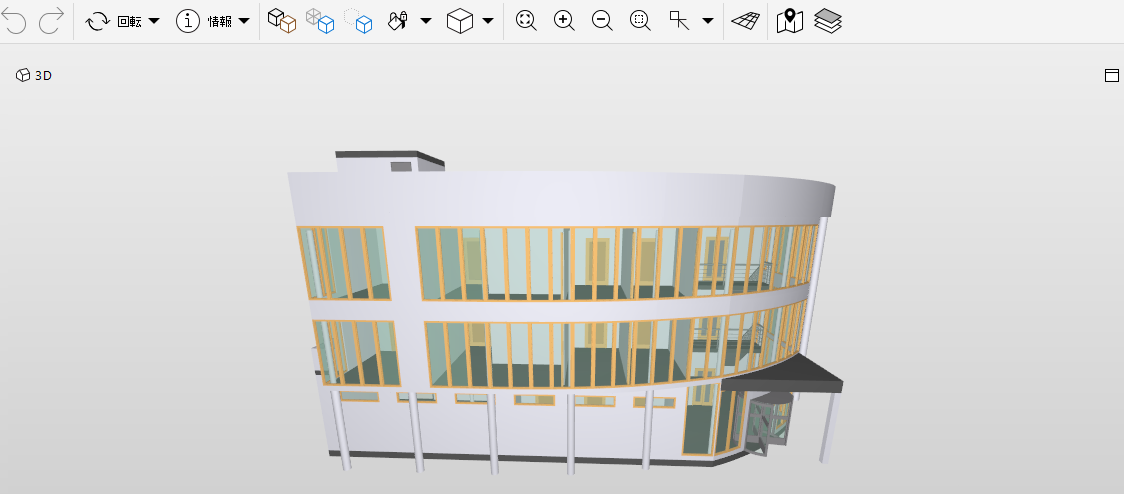

Solibri Model Checkerは、BIMモデルのパワフルな3Dビューを提供します。この3Dビューにより、建造物の検討作業や、特定コンポーネントの検索が容易になります。

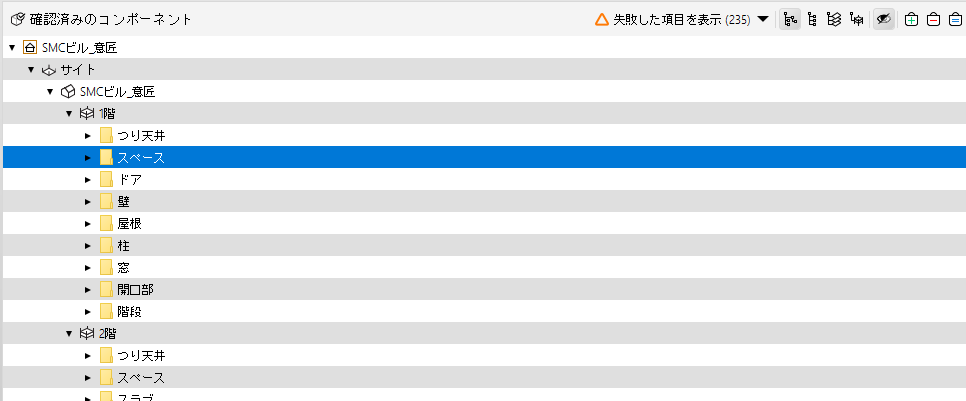

確認するコンポーネントビューには、確認ビューで確認および選択したルールまたはルールセットの確認するコンポーネントが表示されます。

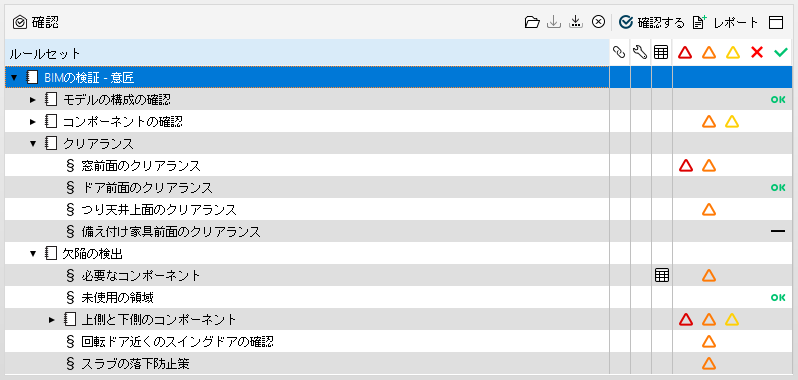

確認ビューにはルールセットを処理する機能が含まれています。ルールセットはルールの集まりです。ルールセットファイルの拡張子は.csetです。

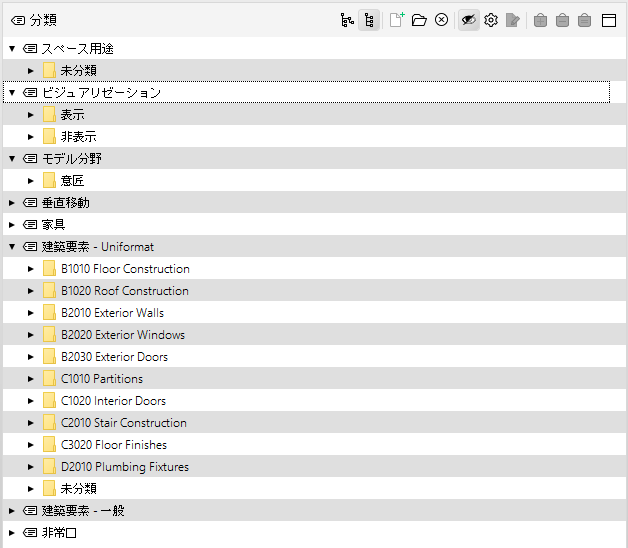

分類ビューの機能は、取り込んだBIMモデルに意味を追加できます。たとえば、スペースをオフィス、動線スペースなどの機能カテゴリに分類するために使用できます。分類は、コンポーネントのプロパティに基づいて自動で行うことができ、また、手動でコンポーネントのセットを選択して分類の名前を指定することもできます。

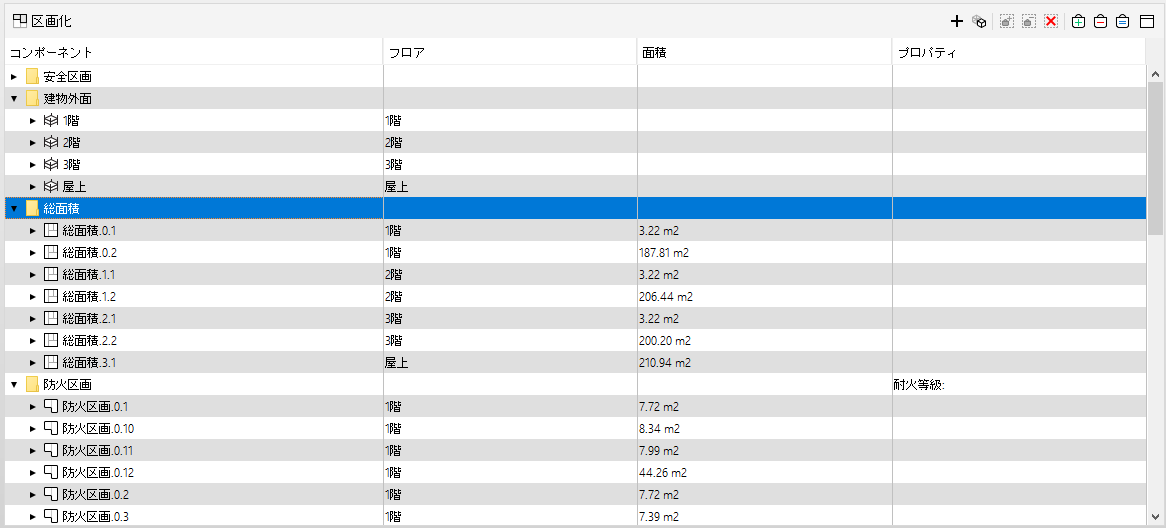

区画化ビューでは、モデルの外壁と各種の区画の表示、編集、削除を行えます。

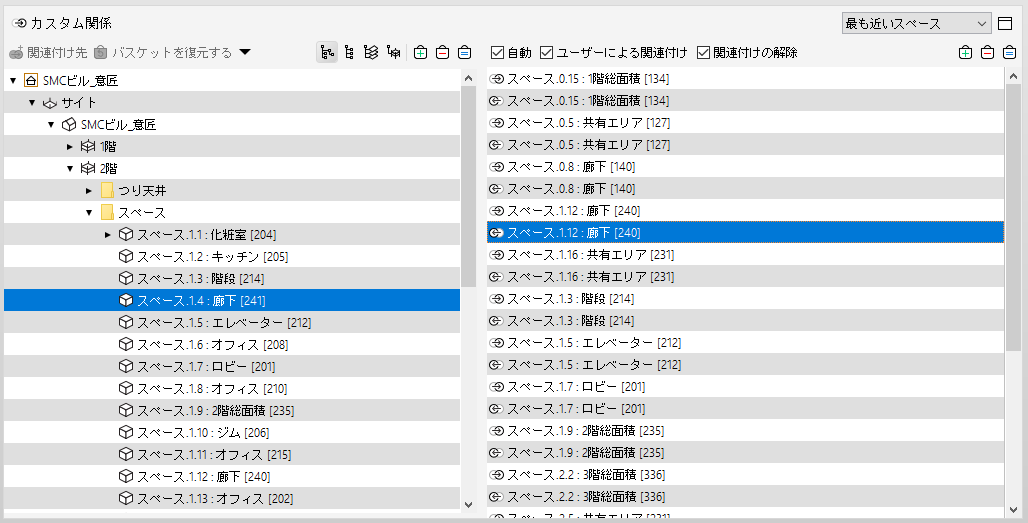

カスタム関係

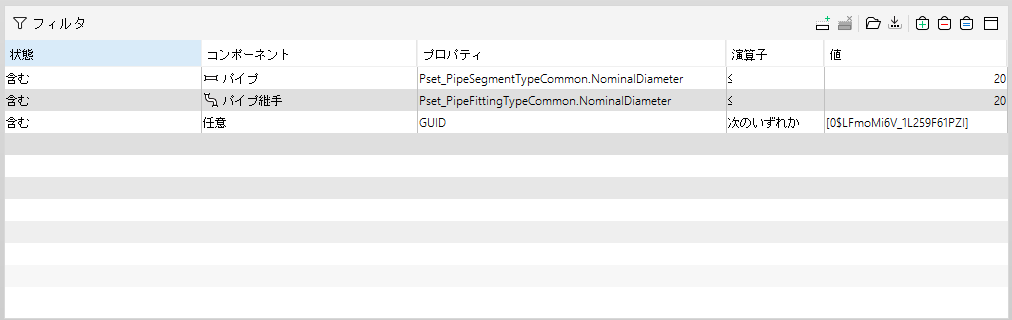

フィルタビューでは、コンポーネントをそのタイプとプロパティに基づいて選択できます。

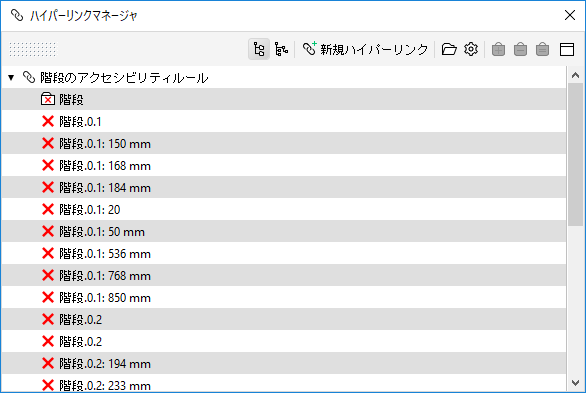

ハイパーリンクマネージャビューでは、ファイルにハイパーリンクを作成し、SMCで直接アドレス指定を行えるようにします。

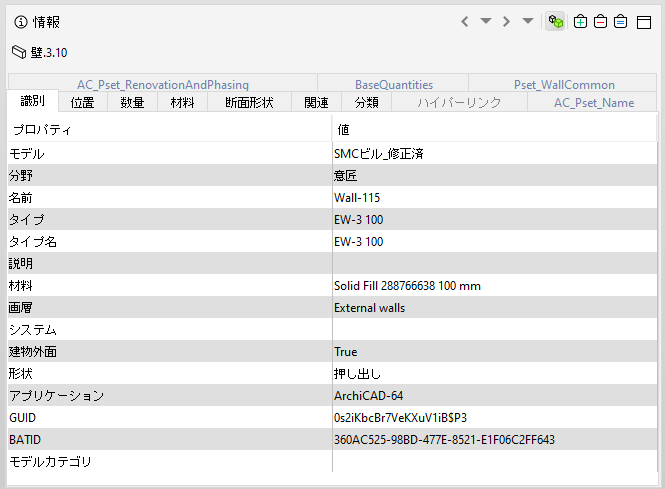

情報ビューには、最後に選択したコンポーネント、ルールセット、スライド、分類、ルール、結果 カテゴリまたは案件に関する情報が表示されます。ビューの内容は選択した項目によって異なります。

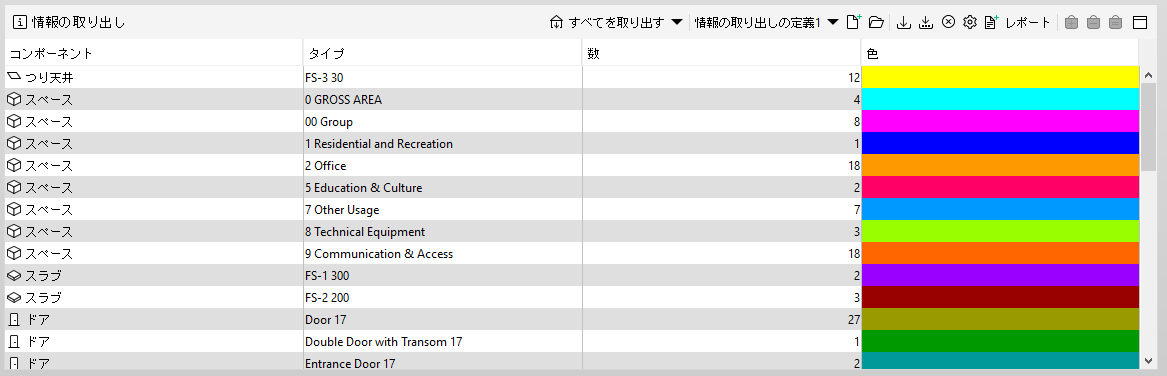

情報の取り出しビューでは、コンポーネントの数量と位置を分析し、それらを3Dで表示して、カスタマイズしたレポートを結果から作成することができます。

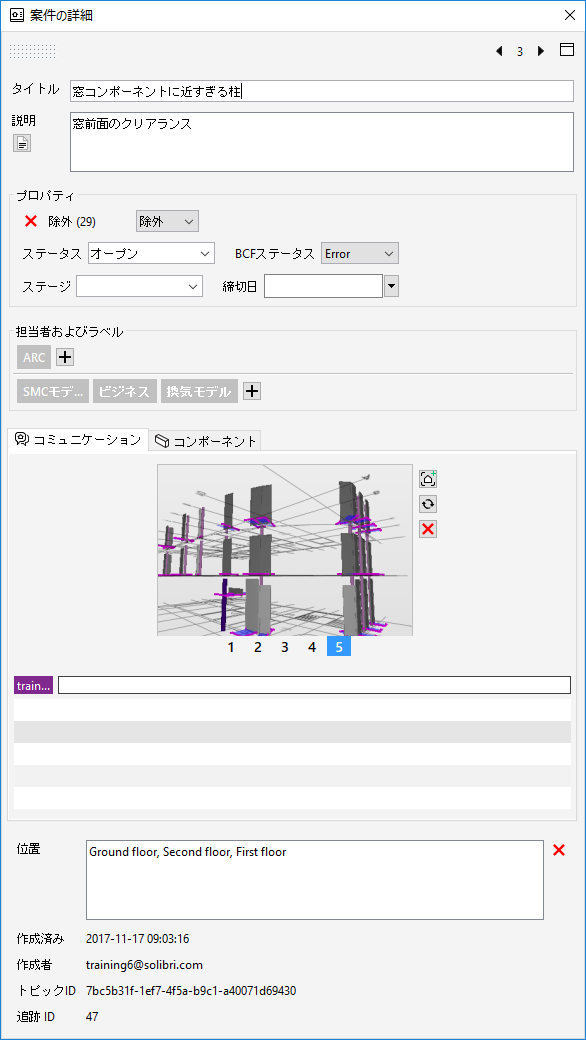

案件の詳細
案件ソーター

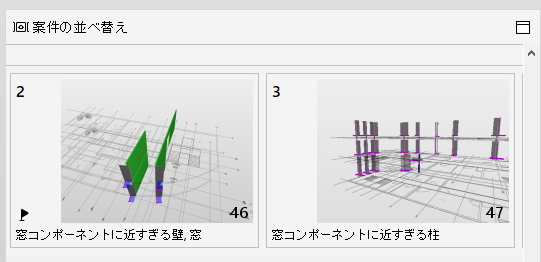

案件ソータービューには、スライドがサイズの異なる3つのサムネイル(小、中、大)として表示されます。
案件

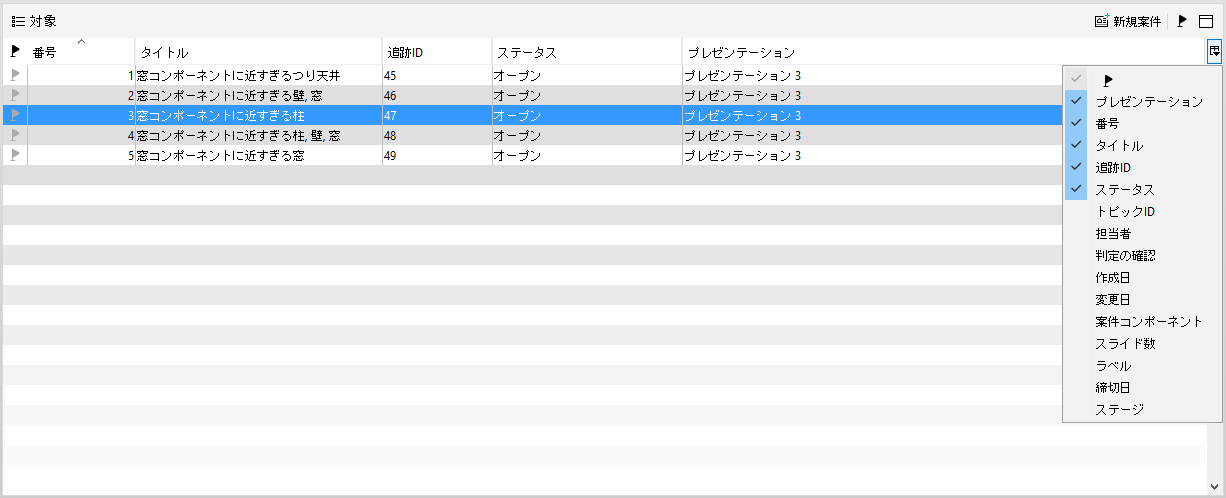

案件ビューには、プレゼンテーションの案件が表示されます。テーブルにはプレゼンテーション名、案件の連番、タイトル、追跡ID、プレゼンテーションにおける案件のステータスがデフォルトで表示されます。

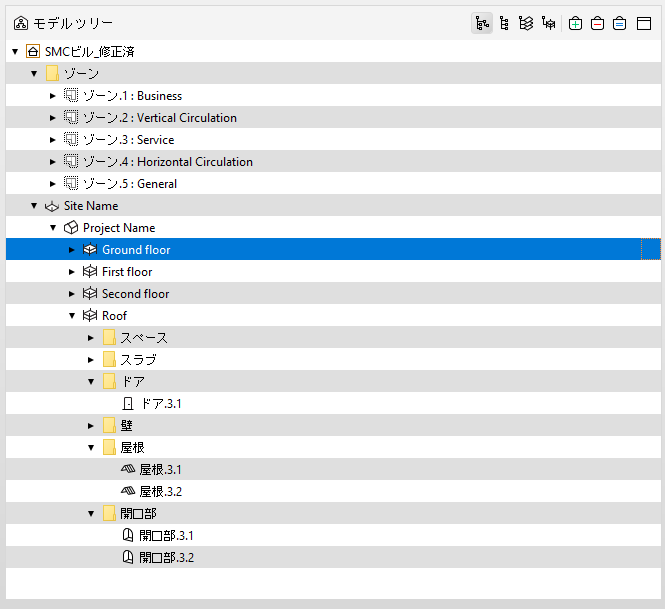

モデルツリービューには、モデル内のすべてのコンポーネントが表示されます。モデルのコンテインメントを表示し、コンポーネントの情報を取得し、コンポーネントを選択バスケットに追加したり、選択バスケットから削除できます。また統合したモデルのサブモデルのプロパティを編集することもできます。

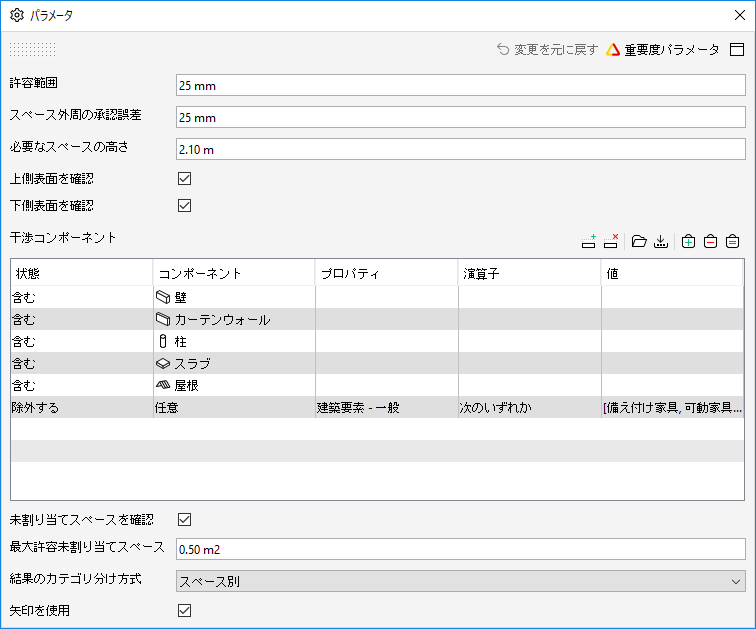

パラメータビューには、特定のルールのパラメータが表示されます。確認ビューで選択したルールのパラメータは、パラメータビューに表示されます。確認ビューでルールセットを選択した場合は、パラメータビューには何も表示されません。

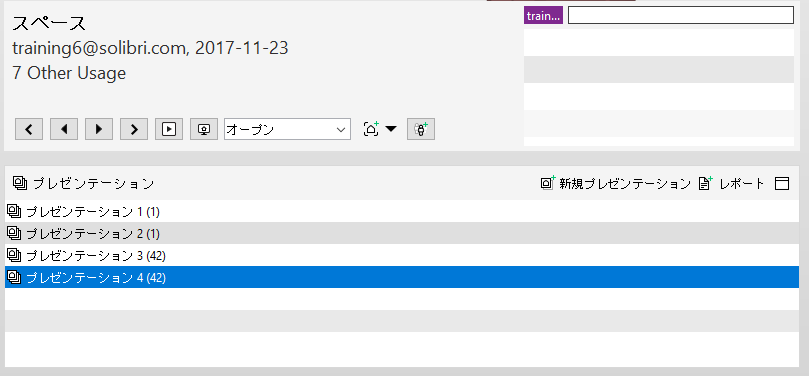

Solibri Model Checkerでは独自の3Dプレゼンテーションを作成できます。プレゼンテーションビューを使用するとモデルの様々なプレゼンテーションを生成できます。プレゼンテーションには、モデル内の注目すべきポイントを表示できる案件が含まれます。案件のスライドは単なるスナップショットではありません。ユーザはいつでもライブモデルの機能を最大限に活かして、それぞれの状況を詳細に調査することができます。プレゼンテーションビューは、ルールで見つかった案件と目視検査で見つかった案件の連係にも使用できます。

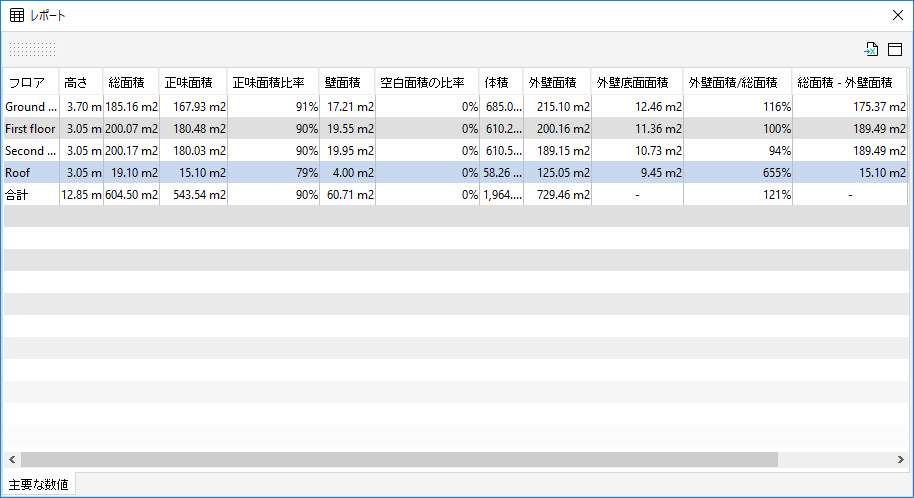

いくつかのルールでは、確認している案件に関するレポートが作成されます。確認ビューで選択したルールのレポートはレポートビューに表示されます。
結果ビューに結果がある場合、結果概要ビューに結果の概要が表示されます。 また、レポートも作成できます (シンプルなExcelレポートやExcelテンプレートのレポート)。

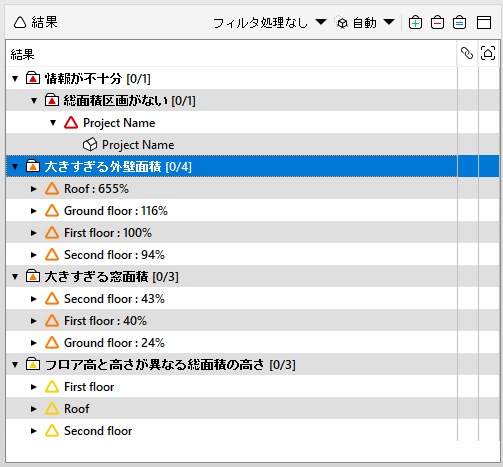

確認ビューで選択したルールによって生成されたすべての案件は、結果ビューに表示されます。案件はルールと同じフィルタがかけれられています。

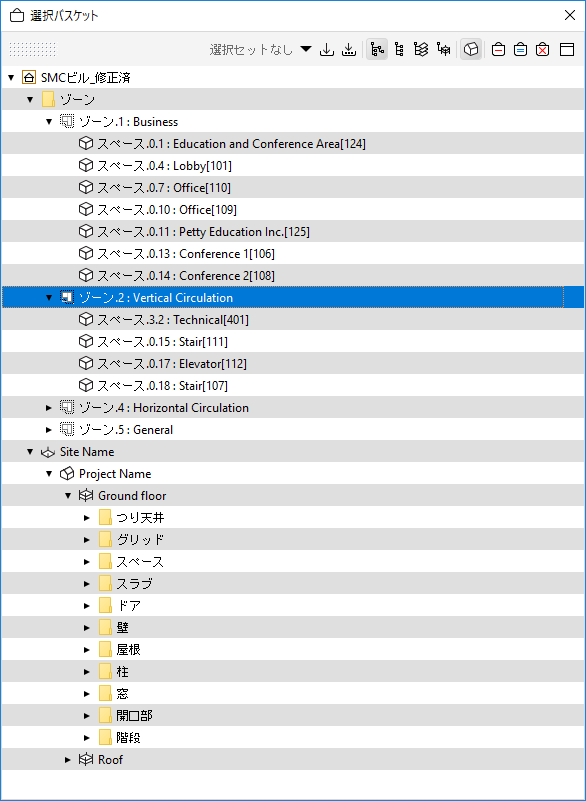

選択バスケットビューでは、選択バスケット内のコンポーネントを調べることができます。選択バスケットのコンポーネントは様々な方法で選択できます。

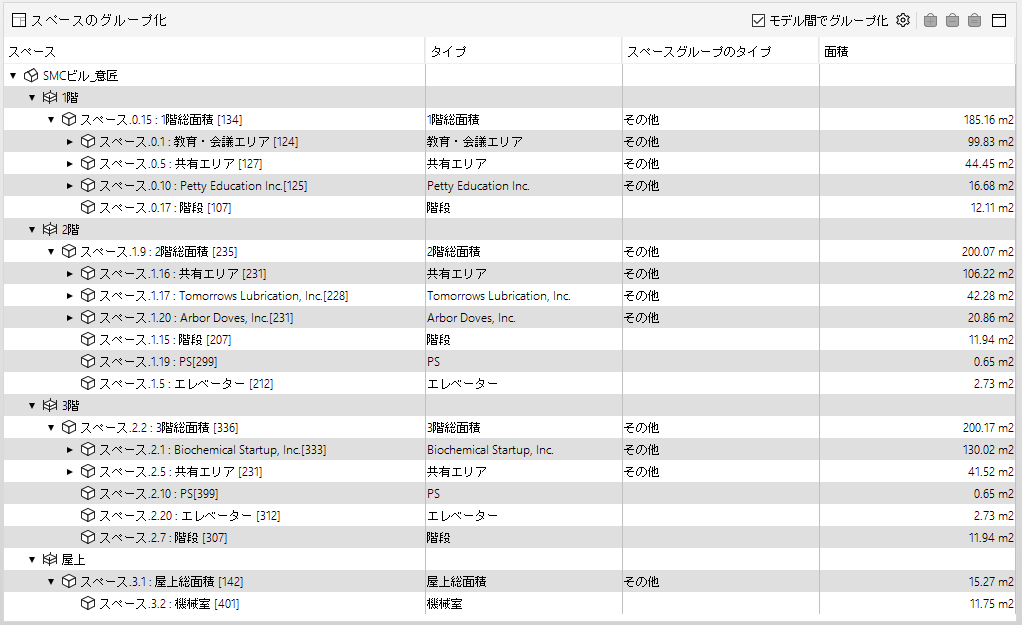

スペースのグループ化ビューは、より大きなスペースに含まれる複数のスペースをグループ化します。アパートメントなどの領域を他のスペースを含んだスペースとしてモデル化することは、BIMでの一般的な慣行です。スペースのグループ化ツールは、スペースの形状を使用してこのようなグループを計算し、グループ化をツリー構造で表示します。
ルールの中には個別のツールビューが用意されているものがあり、このビューには簡単にルールデータを分析して表示するための特別なコントロールが含まれます。確認ビュー で選択したルールのツールは、ツールビューに表示されます。
