スペースのグループ化ビュー

スペースのグループ化ビューは、より大きなスペースに含まれる複数のスペースをグループ化します。アパートメントなどの領域を他のスペースを含んだスペースとしてモデル化することは、BIMでの一般的な慣行です。スペースのグループ化ビューは、スペースの形状を使用してこのようなグループを計算し、グループ化をツリー構造で表示します。スペースのグループ化は複数のルールで考慮されます。たとえば、スペースグループと他のコンポーネントとの干渉部分はほとんど避けられないので、干渉部分の確認でスペースグループを無視できます。「スペースグループツリー」テーブルでは、モデル内のスペースグループを示します。「スペースグループツリー」テーブルのノードは、その名前の前にある小さな+と-のボックスをクリックすると開閉できます。選択したスペースに関する情報(識別情報、数量、「...」ボタン)は情報ビューに表示されます。ツリー内のコンポーネントをダブルクリックすると、3Dビューでコンポーネントが拡大します。

ツリーテーブルには次の項目が示されます。

• スペースまたはスペースグループのタイプ
• スペースまたはスペースグループのグループタイプ
• スペースまたはスペースグループの面積



「スペースのグループ化」にはスペースのグループ化を設定したり、スペースのグループ化要素を選択肢に追加したり削除する機能があります。ツールバーは次のセクションに分けられます。

• スペースグループの設定を表示
• 選択バスケット操作ツール: 選択バスケットに追加、選択バスケットから削除、選択バスケットに設定

モデル間でグループ化

このチェックボックスにチェックを入れると、様々なモデルのスペースからスペースグループを構成できます。

スペースグループの設定を表示

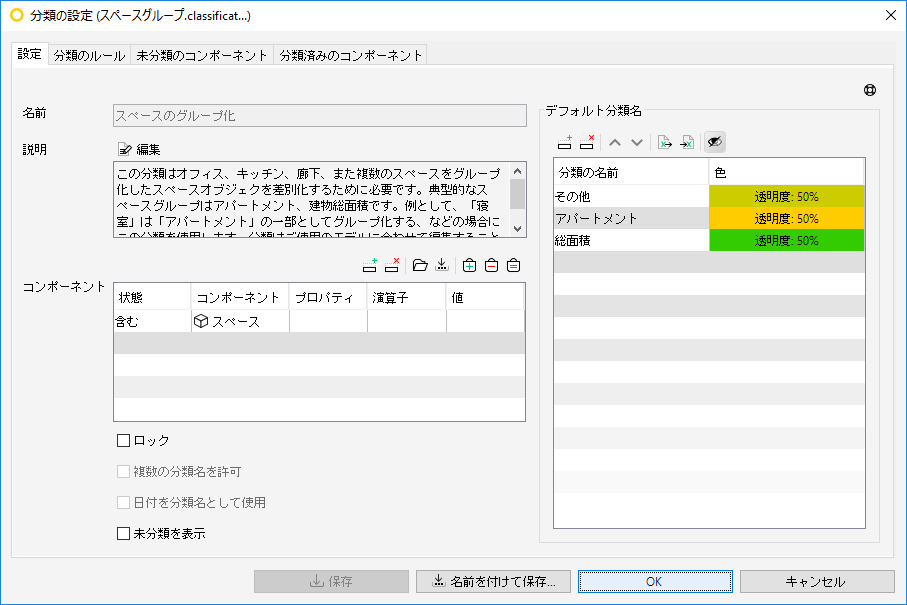

「スペースグループの設定を表示」ボタンを押すとダイアログが開き、このダイアログでスペースのグループ化の設定を変更できます。BIMモデルでは多くの場合、他のスペースをグループ化してはならない総面積など、大きなスペースがあります。これらの設定を使用してスペースのグループ化を微調整できます。このボタンで開くダイアログは次のように表示されます。

設定の詳細は、分類の設定ダイアログに示されます。
