カスタム関係ビュー

<< Click to Display Table of Contents >>

Navigation:  ビュー >

カスタム関係ビュー

 Previous pageReturn to chapter overviewNext page

Custom_Relations_Iconカスタム関係ビュー



カスタム関係ビューでは、Solibri Model Checkerで作成した関係を変更できます。以下の2種類のコンポーネント間の関係を使用できます。




Solibri Model Checkerで定義した関係は、ユーザが変更（追加または削除)できます。また、SMCとユーザが作成した関係を指定して表示することもできます。ユーザが作成した関係をリセットして、SMCによって作成された元の関係に戻すこともできます。


これらの関係はすべて、ITOとルール番号231(プロパティ値の比較)などの関係を使用するルールで使用できます。


Solibri Model Checkerで作成され、ユーザが変更したカスタム関係 は、情報ビューの「関連」タブに表示されます。Solibri Model Checkerでは、IFCで指定された関係が変更されることはありません。



Custom_Relations_View







最も近いスペース



「最も近いスペース」の関係は、コンポーネントとスペースの間に作成されます。コンポーネントが配置されているスペースまたはコンポーネントの近くにある（論理的な位置）スペースが検索されます。オブジェクトや家具は通常、スペース内に配置されるため、スペースはこれらのコンポーネントに関連付けられます。しかしドアや壁は通常、スペースの間に配置されるため、それらすべてのスペースが関連付けられます。また、スペースの下または上にあるコンポーネントについても、最も論理的なスペースが検索されて関係が作成されます。スペース間の関係も作成されます(周囲、下および上)。

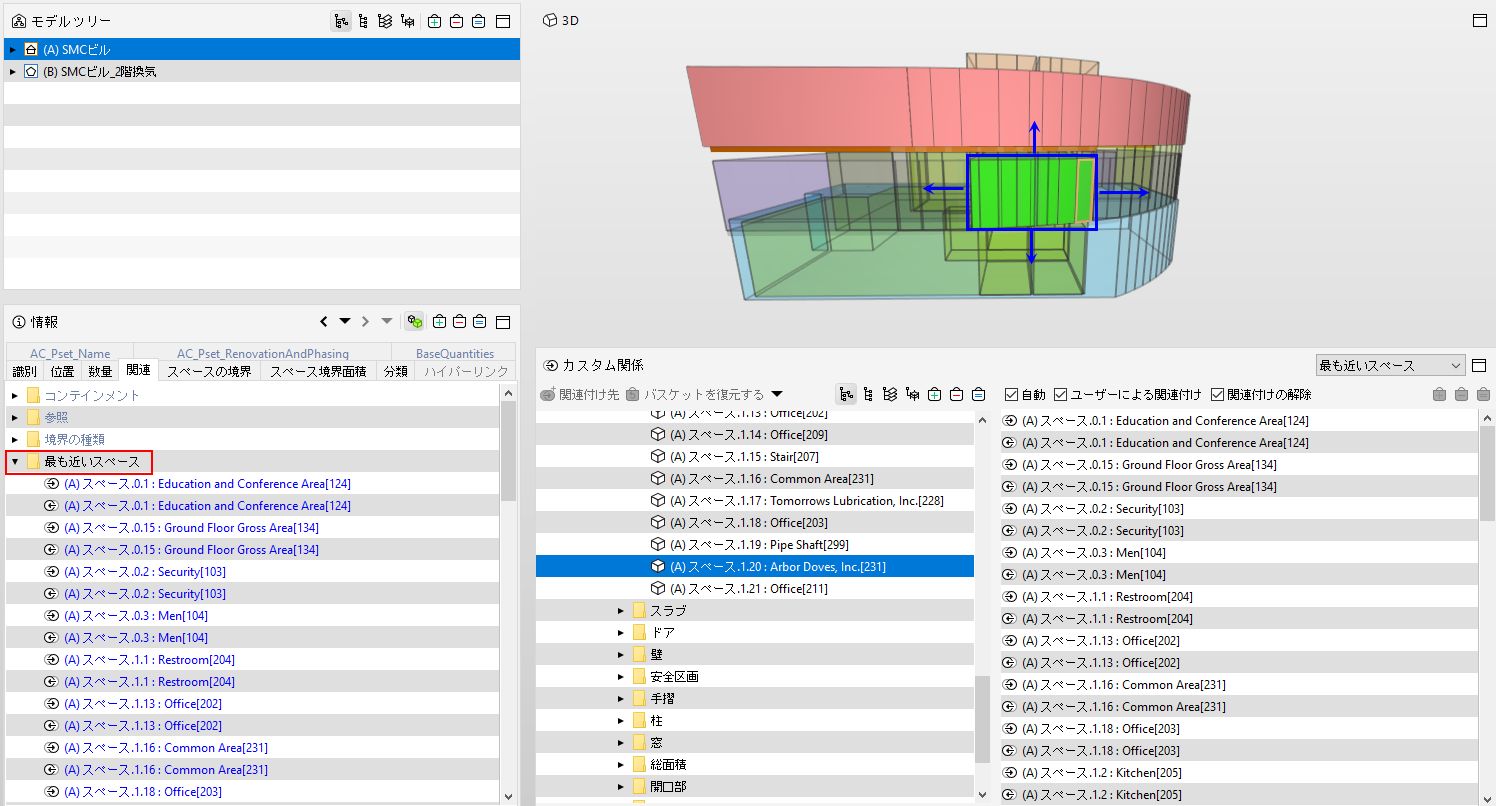

NearestSpaces







「最も近いスペース」を利用すると、コンポーネントの位置に基づいて確認と報告をすることができます(例：「すべての会議室のテーブルは会議室に配置する(関連付ける)必要がある」または「外部のドアは1つのスペースのみに関連付ける必要がある」など)。



コンポーネントとスペースの間で「最も近いスペース」の関係を作成する場合は、最初にコンポーネントを選択バスケットビューに配置します。次に、ドロップダウンボックスから「最も近いスペース」を選択して、カスタム関係ビューのモデルツリーでスペースを1つ選択すると、選択バスケットビューのコンポーネントとの関係が選択したスペースに作成されます。コンポーネントは1つのスペースでも複数のスペースでも関係を作成できます。また、コンポーネントとスペースの関係を作成しないことも可能です(建物の外のコンポーネントなど)。



統合されたフロア



「統合されたフロア」は、SMCによって定義された論理のフロアです。1つのフロアに論理的に属するコンポーネントは、1つのフロアに関連付けられます。デフォルトでは、意匠モデルのフロア(ifcBuildingStorey)が使用されます。高さが同一またはほぼ同一の複数のフロアがある場合、そのうち1つのみが「統合されたフロア」とみなされます。コンポーネントをフロアに関連付けることによって、フロアを「統合されたフロア」に設定できます。



「統合されたフロア」は主に、同じ論理フロアに配置された異なるIFCファイルからコンポーネントを表示(および確認と報告)するのに使用します。





FederatedFloors_Demonstration





コンポーネントとフロアの間で「統合されたフロア」の関係を作成するには、まずコンポーネントを選択バスケットビューに配置します。次に、ドロップダウンボックスから「統合されたフロア」を選択し、カスタム関係ビューのモデルツリーでフロアを1つ選択すると、選択バスケットビューでコンポーネントと関連づけられます。





RelateTo_Icon 関連付け先


コンポーネント間で関係を作成するには、関連付けるコンポーネントを選択バスケットビューに配置します。たとえば、柱とスペースを関連付けて、「最も近いスペース」の関係を作成する場合、スペースを選択バスケットビューに配置します。関係のタイプが「最も近いスペース」の場合、選択バスケットビューに1つ以上のスペースが配置され、カスタム関係ビューの左側の(モデル)ツリービューで1つのコンポーネントが選択されている場合のみ 「関連付け」ボタンが有効になります。以下のスクリーンショットでは、矩形で囲まれたスペースコンポーネントが柱に「関連付ける」スペースです。ユーザが別のコンポーネントに「関連付けた」コンポーネントはイタリック体で表示しています。

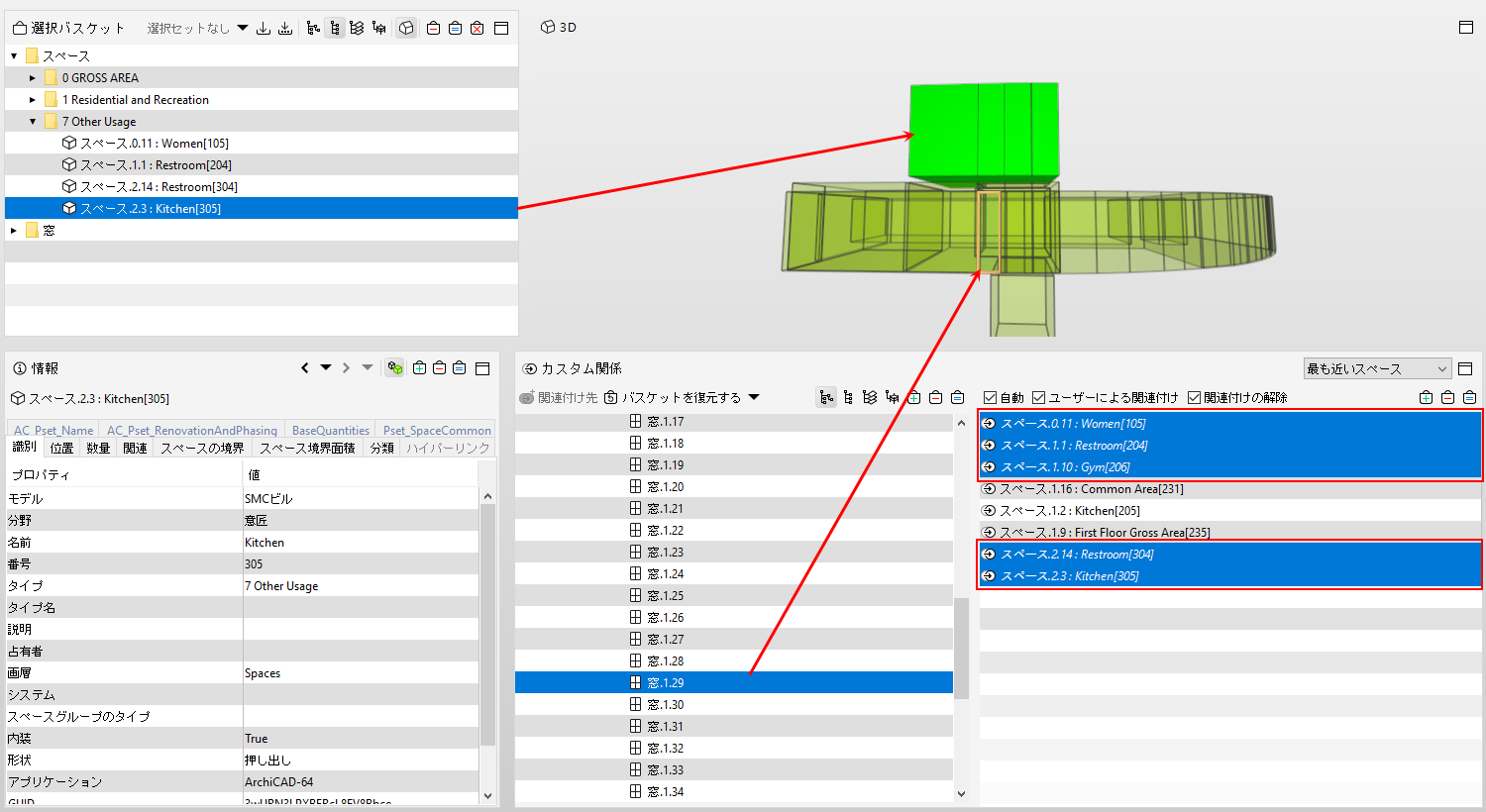

Relate_To_Demonstration



1 手動で関連付けたコンポーネント。







Restore_Basket_Icon バスケットの復元



選択バスケットビューにコンポーネントを追加して、2つのコンポーネントの間で関係（「最も近いスペース」と「統合されたフロア」）を作成した場合、元の状態に戻すには、ドロップダウンボックスの「バスケットの復元」オプションを使用します。元の状態とは、SMCによって作成された関係を意味します。





Restore_Icon 復元



「復元」オプションは以下の場合に機能します。








image104 コンテインメント階層



「コンテインメント階層」の説明は、こちらをご覧ください。




image103 コンポーネントの階層



「コンポーネント階層」の説明は、こちらをご覧ください。




Layer_Hierarchy_Icon 画層表示



「画層表示」の説明は、こちらをご覧ください。




FederatedFloors_Icon 統合されたフロア



「統合されたフロア」の説明は、こちらをご覧ください。





AddToSelectionBasket_Icon 選択バスケットに追加

「選択バスケットに追加」の説明は、こちらをご覧ください。


RemoveFromSelectionBasket_Icon 選択バスケットから削除

「選択バスケットから削除」の説明は、こちらをご覧ください。


image198 選択バスケットに設定

「選択バスケットに設定」の説明は、こちらをご覧ください。




自動



このチェックボックスを選択すると、Solibri Model Checkerによって作成された関係が表示され、非選択だと表示されません。

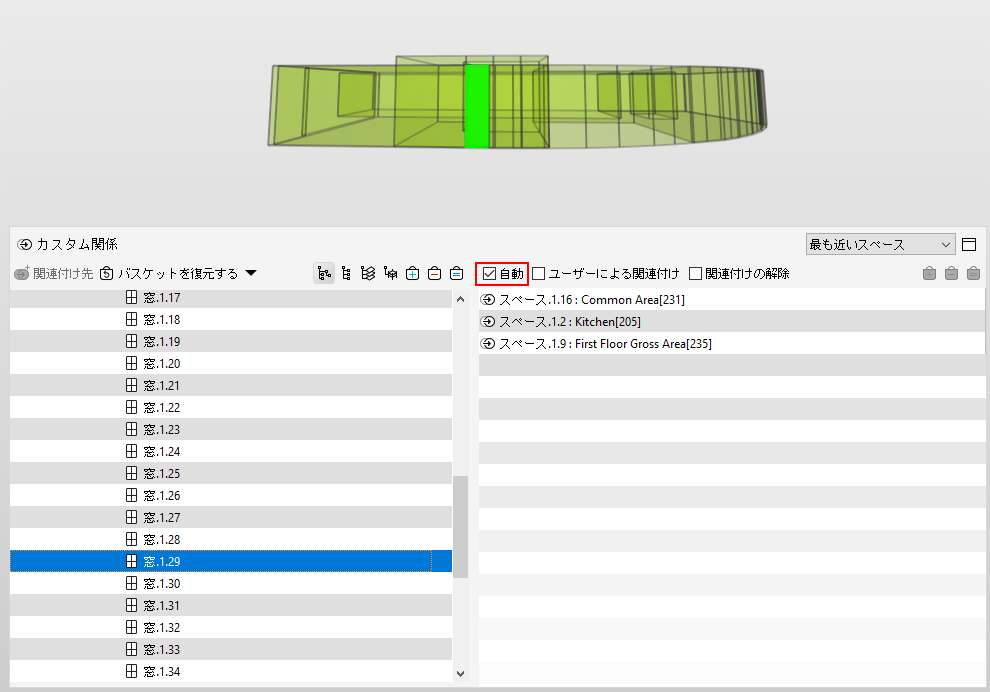

Automatic_Relations_Demonstration







ユーザが作成した関係



このチェックボックスを選択すると、ユーザが作成した関係が表示され、非選択だと表示されません。

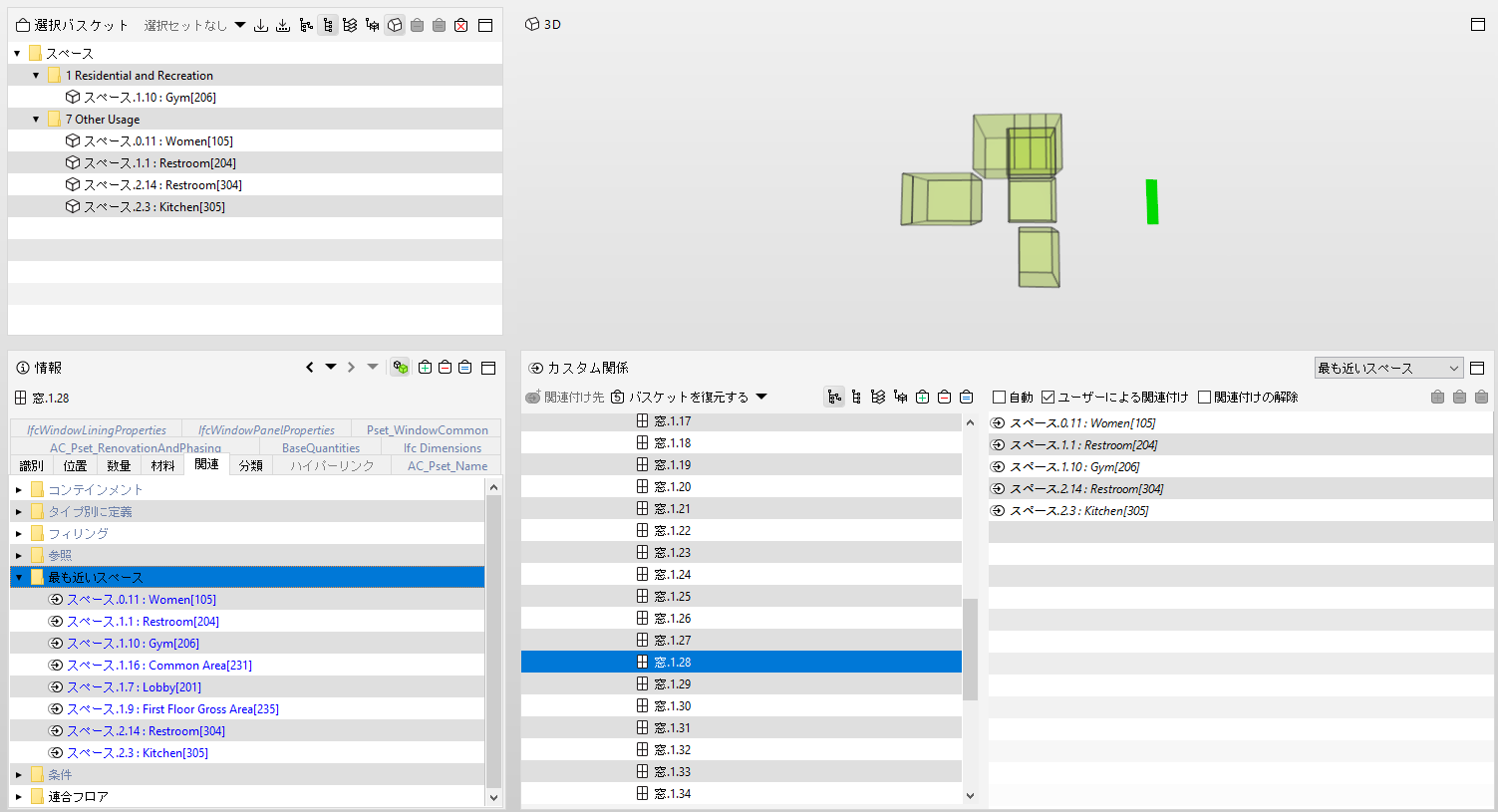

RelatedByUser_Demonstration







関係解除済み



このチェックボックスを選択すると、ユーザが関係を解除した関係が表示され、非選択だと非表示になります。「関係解除」は自動的に関連づけられたコンポーネントで、その関連がSMCによって計算され、ユーザーによって関係が解除されたコンポーネントのみに適用されます。これらのコンポーネントにはスクリーンショットで示すように、取り消し線が引かれます。「関係解除」は、ユーザが関連付けたコンポーネントにも適用できますが、その場合は取り消し線が引かれる代わりにテーブルから削除されます。

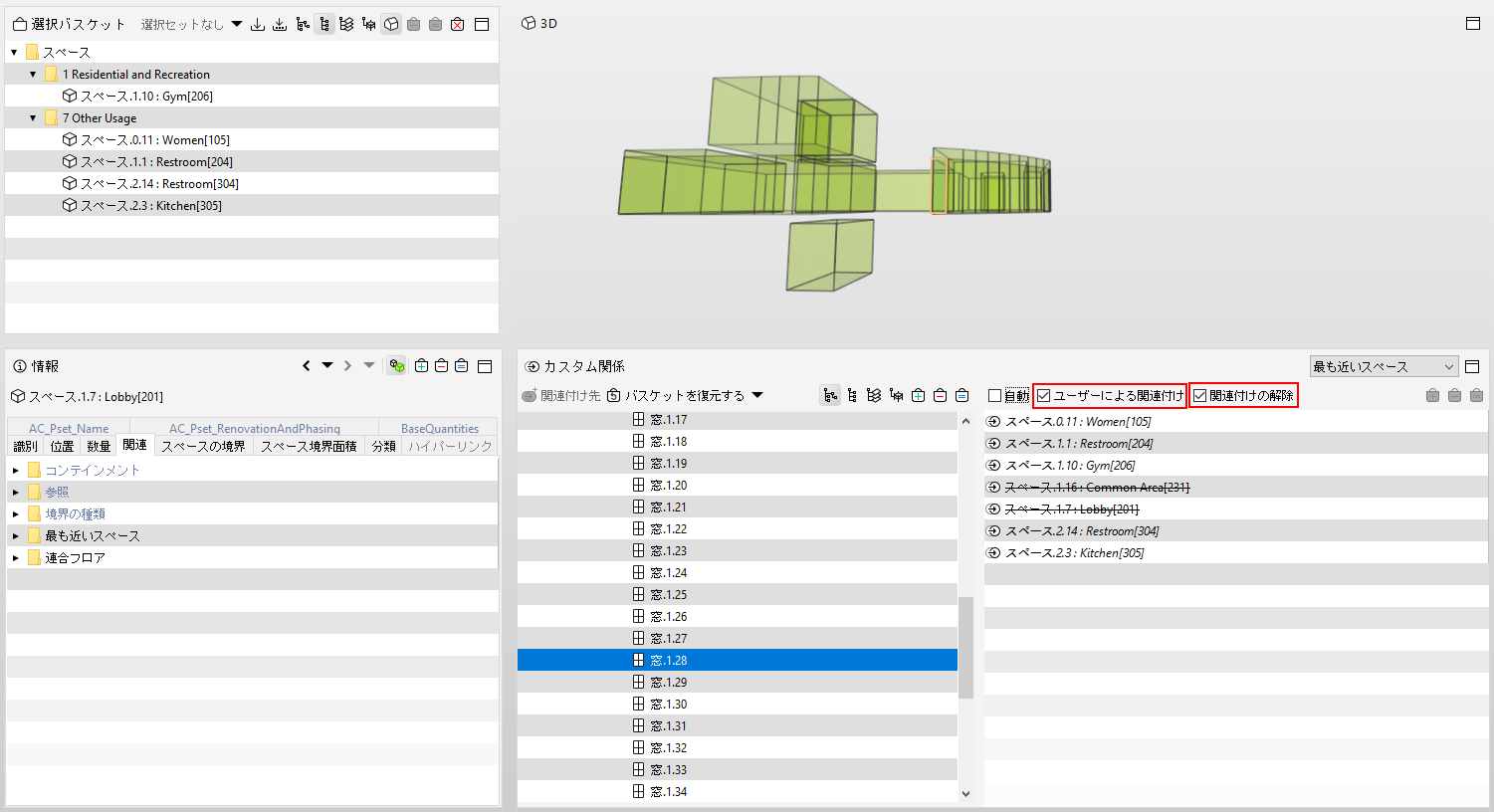

Unrelated_Demonstration







AddToSelectionBasket_Icon 選択バスケットに追加

「選択バスケットに追加」の説明は、こちらをご覧ください。



RemoveFromSelectionBasket_Icon 選択バスケットから削除

「選択バスケットから削除」の説明は、こちらをご覧ください。



image198 選択バスケットに設定

「選択バスケットに設定」の説明は、こちらをご覧ください。
