3D表示の設定

3Dビューのレンダリングオプション、フロントおよびバッククリップの距離オプション、3Dビュー背景色、パフォーマンス最適化のオプションを示します。

レンダリング

メインツールバーから、「ファイル」レイアウト＞「環境設定」＞「3D...」＞「レンダリング」の順に選択して、以下のダイアログを表示します。


ポリゴンモード： シェード加工済み/フラット/ワイヤーフレーム間で切り替えます。

光源モデル：点光源/平行光源を切り替えます。

光度：光の明るさを調節します。

背面除去：三角形の背面をレンダリングしたくない場合は、この機能をオンにします。

背面照明：三角形の背面を照明したい場合は、この機能をオンにします。

デフォルトの透明度：このスライダーを使用すると、コンポーネントの透明度を調節できます。透明度の値を設定して「OK」を押すと、透明化を行ったときにモデル内のすべてのコンポーネントでこの透明度が反映されます。コンポーネントを透明化するには3Dツールバーまたは3Dポップアップメニューで透明度オプションを選択します。

カメラ

メインツールバーから、「ファイル」レイアウト＞「環境設定」＞「3D...」＞「カメラ」の順に選択して、以下のダイアログを表示します。

フロントクリップの距離：前に何も表示しないカメラからの距離

バッククリップの距離：後ろに何も表示しないカメラからの距離

目の高さ：これは、ウォークモードとゲームモードでの目の高さを指定します。この設定は「設定」からのみ変更できます。

画角：カメラが表示するビューの角度。角度が大きくなるほど多く表示されますが、歪んだ「魚眼」効果が生じます。


メインツールバーから、「ファイル」レイアウト＞「環境設定」＞「3D...」＞「背景」 順に選択して、以下のダイアログを表示します。


背景


このタブで3Dの背景色を調節できます。色の四角形(上側または下側)をクリックして色を選択します。これら2色の間に色が補間されて、フェージング効果が生じます。

メインツールバーから、「ファイル」レイアウト＞「環境設定」＞「3D...」＞「情報」 の順に選択して、以下のダイアログを表示します。

情報


このタブでは、3Dビューの「情報」ポップアップに表示される情報を管理できます。

3Dビューのポップアップを表示： このオプションを選択すると3Dビューの「情報」ポップアップを表示できます。

「情報」ポップアップ：「情報」ポップアップテーブルでは、ツールチップにどの情報を表示するかを設定できます。

ボタンを使用すると「情報」ポップアップテーブルに行を追加できます。


ボタンを使用すると「情報」ポップアップテーブルから行を削除できます。


上向き矢印を使用すると選択した行を上に移動できます。


下向き矢印を使用すると選択した行を下に移動できます。


フィルタ：このカラムはコンポーネントのグループを選択するフィルタを表示します。値を変更するにはセルをダブルクリックします。


プロパティ：このカラムには、フィルタによって選択されたコンポーネントのグループのプロパティが表示されます。値はセルをダブルクリックして変更できます。「プロパティの選択」ダイアログボックスが表示され、コンポーネントについて、ツールチップに表示されるプロパティを選択できます。

プレゼンテーションの時間(秒)： 指定した時間、マウスポインタをコンポーネント上に置いたままにすると、「情報」ポップアップが表示されます。この時間はスライダを移動させると変更できます。

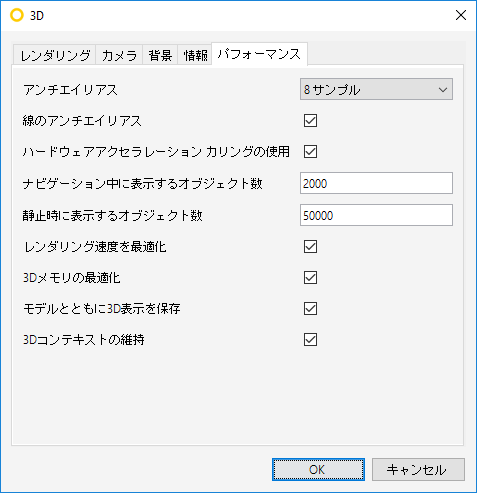

メインツールバーから、「ファイル」レイアウト＞「環境設定」＞「3D...」＞「パフォーマンス」の順に選択して、以下のダイアログを表示します。

パフォーマンス


このタブでは、3Dエンジンのパフォーマンスを調節できます。

アンチエイリアス：ギザギザ線の除去に使用するサンプルの数を選択できます。サンプル数が増えるとよりスムーズになります。一部のビデオカードでは、サンプリングを使用できないので、「オフ」を選択する必要があります。

線のアンチエイリアス：線をスムーズにする場合は、このオプションをオンにします。

ナビゲーション中に表示するオブジェクト数：カメラの移動中に表示するオブジェクトの数。

静止時に表示するオブジェクト数：カメラの静止中に表示するオブジェクトの数。

使用するプロセッサの数：イメージのレンダリング中に使用するプロセッサの数を指定できます。

3Dメモリの最適化：このオプションをオンにすると3Dのメモリ消費量が下がります。

モデルとともに3D表示を保存： モデルの3D表示を保存して、モデルをすばやく開くことができます。

3Dコンテキストの保持：可能な場合、3D(OpenGL)のコンテキストが保持されます。
