寸法ダイアログは、「ファイル」タブ＞「設定」の順に選択して表示します。「寸法を設定」を選択すると、「モデル」タブに寸法ダイアログが表示されます。寸法ダイアログでは、文字のサイズの最大値および最小値、寸法の文字の色の変更、寸法(線)の線色の変更、線の太さの変更、寸法オプションの表示/非表示の選択をすることができます。文字と線の色のダイアログについては、ここを参照してください。
線の太さ
線の太さのスライダーバーを使用して寸法線の太さを調節できます。線の太さはレベル1から5の間で変更できます。

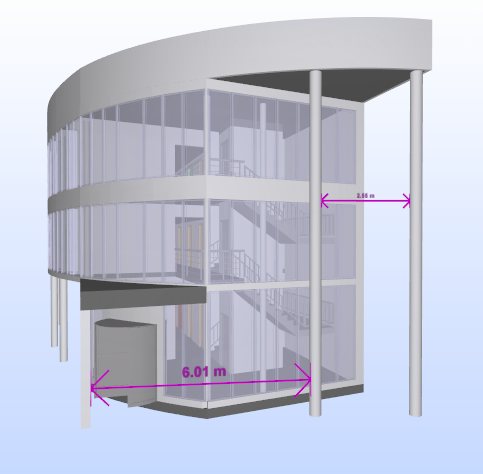

寸法オプションを表示
「寸法オプションを表示」のにチェックが入っていない場合は、あるポイントをクリックし、次に寸法の目的のポイントまで線をドラッグして2点間を結ぶことによって、寸法線を作成できます。「寸法オプションを表示」にチェックが入っている場合は、寸法を完成させるには2つのポイントが必要です。寸法は、開始ポイントと終了ポイントが見つかり、これらのポイント間に寸法線が表示されると完成します。
