概要

このルールは、モデル内で定義されている外壁(参照：壁の情報ビューにおけるIsExternalプロパティ)が、モデルの総面積のスペースすべてのスペースの周囲の壁と同一であることを確認します。

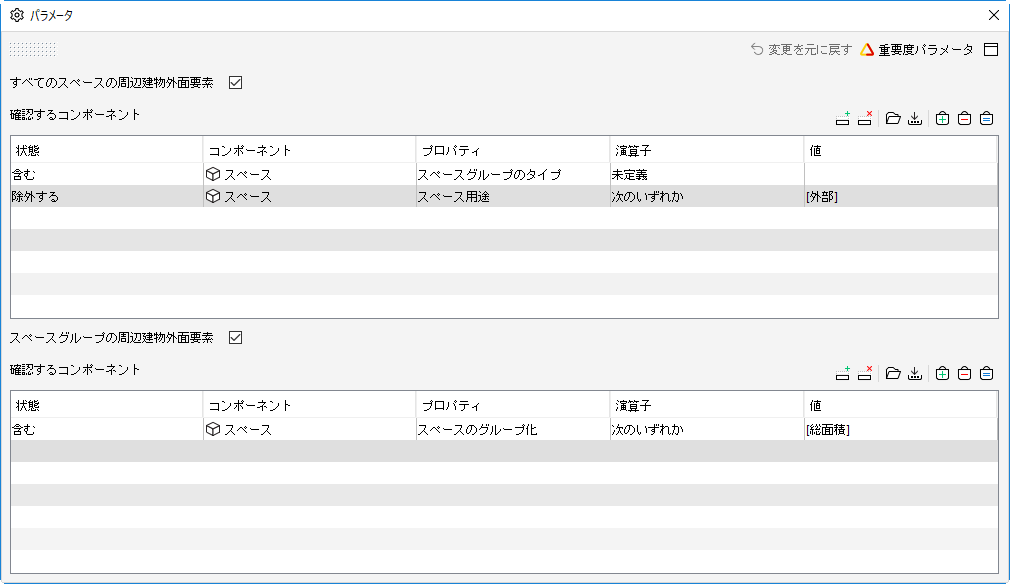

ルールの設定

ルールのパラメータは次のとおりです。

すべてのスペースの周辺建物外面要素

このパラメータにチェックを入れると、「確認するコンポーネント」テーブルが有効になります。

確認するコンポーネント

フィルタパラメータテーブルを追加すると、このルールにより、スペースコンポーネントをさらに正確に、かつ具体的に定義できます。フィルタパラメータテーブルでスペースを定義すると、ルールは定義されたスペースの周りの壁を検索して外壁との比較を行います。また、デフォルトで、フィルタパラメータテーブルに1行が追加され、スペースのみが考慮されてスペースグリープは考慮されないように、スペースグループが除外されます。

スペースグループ周辺の建物外面要素

このパラメータにチェックを入れると、「確認するコンポーネント」テーブルが有効になります。

確認するコンポーネント

従来は「スペースグループのタイプ」テーブルがありましたが、スペースグループをさらに正確に定義できるフィルタパラメータテーブルに変換されます。フィルタパラメータテーブルでスペースグループを定義すると、ルールはスペースグループの周りの壁を検索して外壁との比較を行います。「確認するコンポーネント」テーブルパラメータで定義するスペースグループのみが検索で使用されます。


重要度パラメータ

詳細については、重要度パラメータを参照してください。

結果の分析

このルールは、モデル内で定義されている外壁が、すべてのスペースまたはスペースグループの周囲の壁と同じでない場合に、案件を作成します。また、外壁がまったく定義されていない場合にも案件が作成されます。Pset_WallCommonにおけるプロパティisExternalの値がTrueの場合は、壁は外壁です。

レポートされるデータ

このルールにはレポートはありません。

ルールのツール

ルールツールには表示用のボタンがあります。

外壁はどの壁セットにでも設定できます。区画化ビューを開いて、手動で外壁を編集することもできます。
