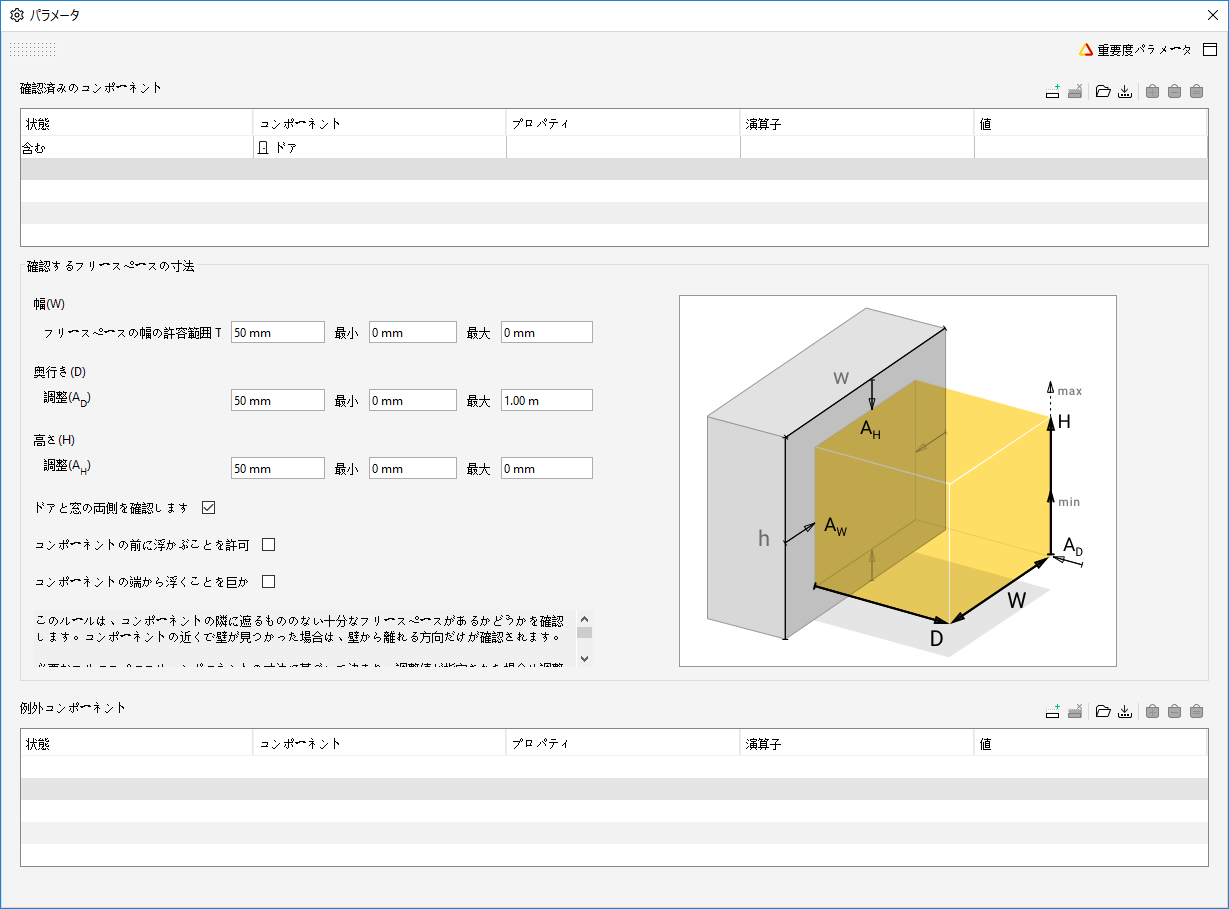

ルールのパラメータは次のとおりです。
確認するコンポーネント
「確認するコンポーネント」テーブルの確認するコンポーネントは、フィルタを使用して定義します。このパラメータは フィルタビューのテーブルと同じように機能します。ドアまたは窓以外のコンポーネントを選択すると、｢奥行き制限値L｣パラメータが「壁と反対側の固定面積の奥行き」に変更されて無効になります。
フリースペースの幅の許容範囲T
フリースペースの必要な幅の許容範囲値を指定できます。デフォルトでは、これはコンポーネント(通常はドアや窓)の幅と同じになっています。
フリースペースの奥行き制限値L
フリースペースの奥行きの最大値を指定できます。デフォルトでは、これはコンポーネント(通常はドアや窓)の幅と同じになっています。
｢奥行き制限値L｣の使用方法
コンポーネントの両側を確認するかどうか、またはコンポーネントの反対側だけでフリースペースがあれば十分であるかどうかを指定できます。また、確認対象のスペースが少なくとも奥行き制限値Lと同じであるかどうか、または奥行き制限値Lがフリースペースの奥行きの最大値であるかどうかも指定できます。
コンポーネントの前にフローティングさせる
フリースペースが中央に配置されないようにするかどうかを指定できます。このチェックボックスにチェックを入れると、フリースペースは、コンポーネントの前面全体をカバーする限り、任意の位置に水平にフロートできます。このオプションは、フリースペースがコンポーネントよりも大きい場合にのみ意味をなします。
コンポーネントの端からフローティングさせる
フリースペースが中央に配置されないようにするかどうかを指定できます。このチェックボックスにチェックを入れると、フリースペースは、一部がコンポーネントの前面にある限り、任意の位置に水平にフロートできます。これによって従来のオプションよりも自由が利きます。このオプションは、フリースペースがコンポーネントよりも小さい場合にも意味があります。
コンポーネントからの最大フリースペース距離
このパラメータは、フリースペース要件が確認済みコンポーネントの前面からフロートできる距離を指定します。このパラメータが0より大きい値に設定されている場合、ルールは、確認済みコンポーネントの前面から指定距離以内のフリースペースを検索します。そのような面積が見つかった場合、問題は発生しません。このパラメータをゼロに設定する場合、確認はこのパラメータの影響を受けません。つまり、フリースペースの確認は、コンポーネントの前面から開始します。
例外コンポーネント
フィルタを使用して、「例外コンポーネント」テーブルで「例外コンポーネント」を指定できます。. このパラメータはフィルタビューのテーブルと同様に機能します。
重要度パラメータ
詳細については、重要度パラメータを参照してください。
|
