概要

このルールは、当該のモデルに適切なスペースを伴った必要なスペースグループが含まれていることを確認します。「スペースグループのコンテインメント」テーブルの値はExcelシートから読み込むことができます。

デフォルト値でこのルールを実行しても、有益な結果は得られません。このルールは、使用する前に設定が必要です。

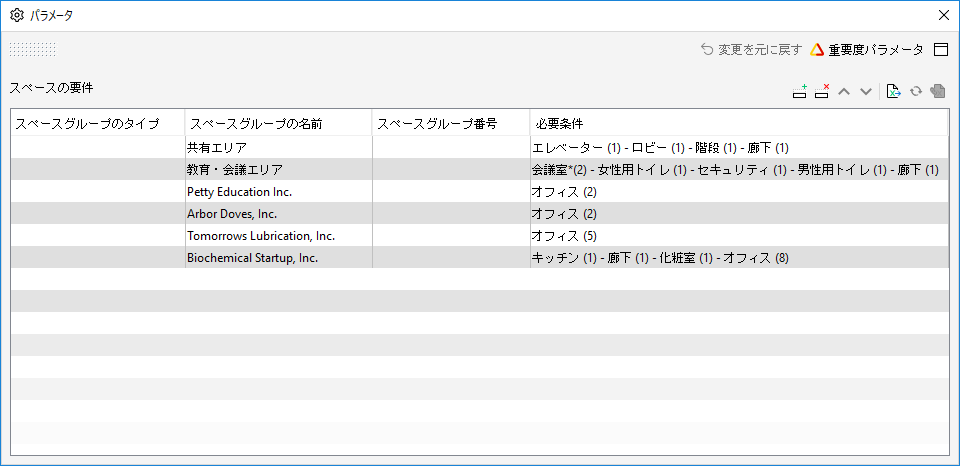

ルールの設定

ルールのパラメータは次のとおりです。

スペースの要件

このテーブルでは、特定のスペースグループのスペースの要件をリストにします。テーブルには次のカラムがあります。


確認するスペースグループのスペースのタイプです。ソースによっては使用できないことがあります。その場合は代わりにスペースの名前を使用できます。空の値を指定すると、開いているモデルのすべてのスペースが対象になります。テーブルセルの右側から独立したダイアログを開いて、タイプを選択できます。


スペースグループの名前は、固有の名前にすることも(「アパートメントB 34」など)、「アパートメント」のように汎用の名前にすることもできます。この値の場合も、モデルに表示されるかどうかはソースによって異なります。空の値を指定すると、開いているモデルのすべてのスペースが対象になります。テーブルセルの右側から独立したダイアログを開いて、名前を選択できます。


1つのスペースグループを一意に定める値です。空の値を指定すると、開いているモデルのすべてのスペースが対象になります。テーブルセルの右側から独立したダイアログを開いて、番号を選択できます。


識別されたスペースグループに必要なスペースのリストです。カラムのセルをダブルクリックすると、スペースの要件に関する独立したダイアログが開きます。

このダイアログのテーブルには次のカラムがあります。


必要なスペースのタイプです。ソースによっては使用できないことがあります。その場合は代わりにスペースの名前を使用できます。空の値を指定すると、開いているモデルのすべてのスペースが対象になります。テーブルセルの右側から独立したダイアログを開いて、タイプを選択できます。


必要なスペースの名前です。スペースの名前は、固有の名前にすることも、「オフィス」のように汎用の名前にすることもできます。この値の場合も、モデルに表示されるかどうかはソースによって異なります。空の値を指定すると、開いているモデルのすべてのスペースが対象になります。テーブルセルの右側から独立したダイアログを開いて、名前を選択できます。


必要なスペースの番号です。1つのスペースを一意に定める値です。空の値を指定すると、開いているモデルのすべてのスペースが対象になります。テーブルセルの右側から独立したダイアログを開いて、番号を選択できます。


これまでのカラムで識別されたスペースグループで必要になるスペースの数です。


重要度パラメータ

詳細については、重要度パラメータを参照してください。



結果の分析

このルールは次の状況で案件を作成します。

レポートされるデータ

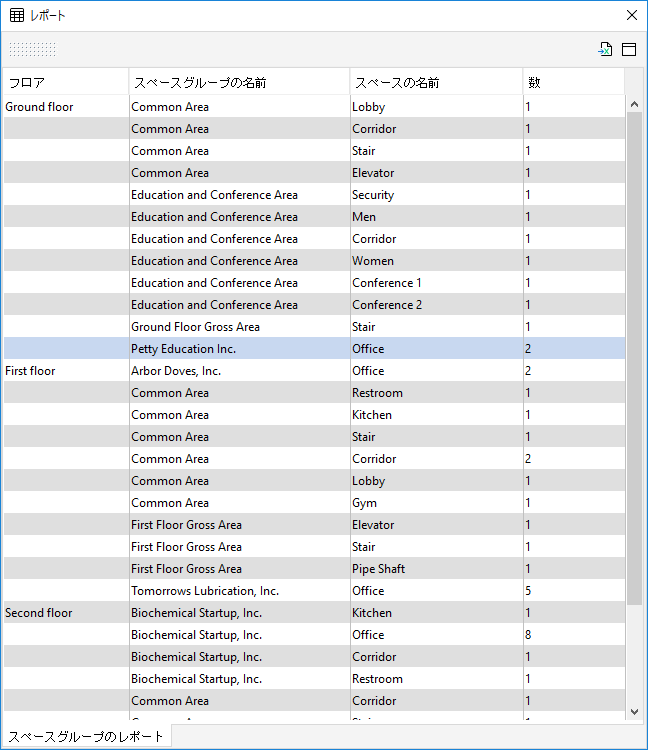

このルールは、すべてのスペースグループとそのコンテインメントを建造物の各ストーリ別にリストにしたレポートを作成します。スペースグループごとにタイプとスペース数がリストに示されます。

ルールのツール

このルールにはツールはありません。
