注釈の設定

注釈ダイアログは「ファイル」＞「環境設定」から表示します。このダイアログでは、文字の色と線の色を選択し、線の太さを1から5の範囲で増減できます。また、スタンプツールを平面上で使用したときに表示される情報を指定するためのフィルタを作成できます。

最小テキストサイズ

「最小テキストサイズ」では、行に選択したプロパティのテキストの最小サイズを指定できます。

最大テキストサイズ

「最大テキストサイズ」では、行に選択したプロパティのテキストの最大サイズを指定できます。

色

「色」では、注釈の文字と線の色を選択できるダイアログが表示されます。文字または線の色のダイアログについては、ここを参照してください。

Markup_Dialog

線の太さ

線の太さのスライダーバーを使用すると、注釈の線の太さを調節できます。線の太さはレベル1から5の範囲で増減できます。

コンポーネントスタンプ

使用するプロパティ：「使用するプロパティ」テーブルでは、どの情報を表示するかを設定できます。

ボタンを使用すると「使用するプロパティ」テーブルに行を追加できます。

ボタンを使用すると「使用するプロパティ」テーブルから選択した行を削除できます。

座標スタンプ

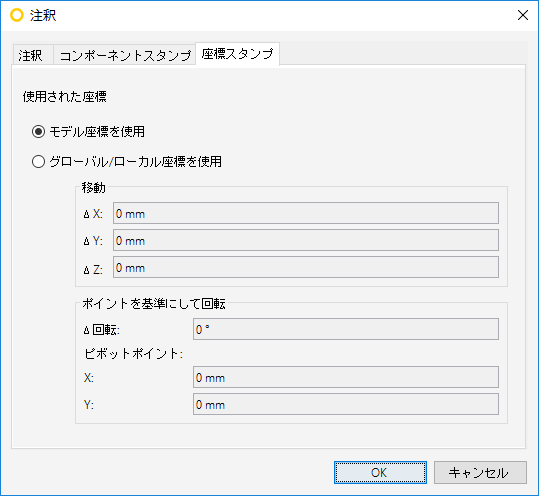

「座標スタンプ」設定には2つのオプションがあります。1つは「モデル座標」、もう1つはグローバル座標またはローカル座標を使用するためです。「移動」パネルと「ポイントを基準にして回転」パネルで値を設定すると、座標を設定できます。回転のデフォルト値は0度に設定されます。
