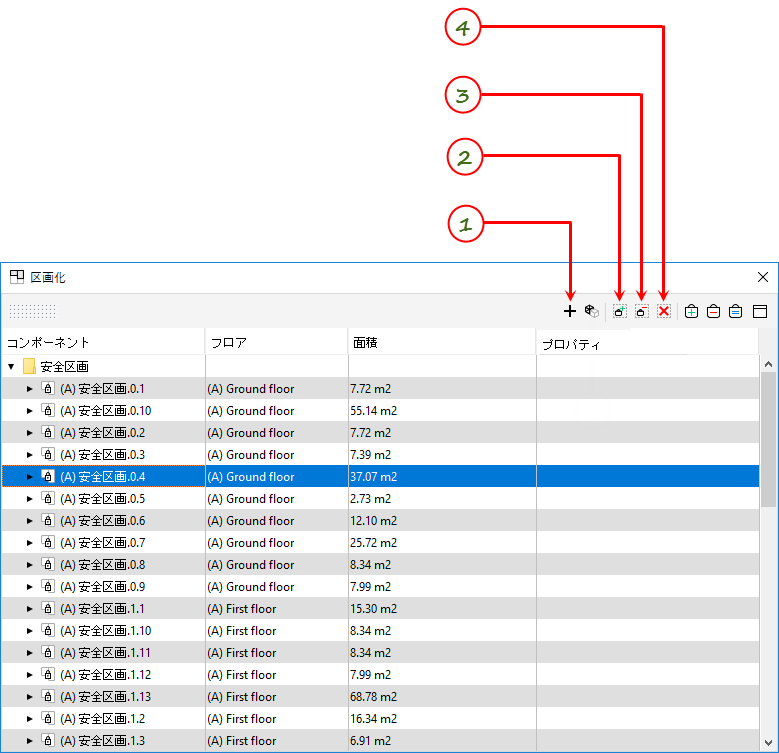

区画編集ツールでは、選択した区画に対して壁、スペース、柱を追加または削除することにより、建物外面、防火区画、総面積、安全区画を編集したり、「区画」テーブルで選択したすべての区画、壁、またはコンポーネントを削除することができます。以下のスクリーンショットに編集ツールを示します。
1区画化ウィザードを開く
2選択した区画に壁または柱を追加
3選択した区画から壁または柱を削除
4選択した項目を削除
「区画化ウィザードを開く」 (
)ボタンを押すと、区画作成用の独立したダイアログが開きます。
このダイアログには、区画のタイプ(外壁を含む)と作成方法を指定するオプションが用意されています。区画作成アルゴリズムは選択した区画化のタイプに応じて異なります。
選択した区画タイプが「外壁」または「総面積」の場合、ウィザードはインテリジェントな外壁アルゴリズムを使用して、建造物フロアに建物の外周を作る壁を見つけます。外壁を作成する最善の方法は、モデルのすべてのスペースを使用することです。総面積を作成する最善の方法は、最初にタイプが外壁タイプに属するすべての壁を選択バスケットに追加し、次にこれらの選択した壁を使用して総面積を作成するというものです。モデルに総面積がスペースとして含まれる場合は(「スペースのグループ化」参照)、すべての総面積スペースを選択バスケットへ選択して、それらを使用します。
選択した区画タイプが「防火区画」または「安全区画」である場合、ウィザードは、区画を定める壁として既存の総面積内の壁を使用します。
スペース(すべてのまたは選択したスペース)が区画作成のソースとして使用される場合、スペースの周りの壁が検索され、これらが境界を定める壁として使用されます。
壁や柱を追加するか、壁や柱を削除することで、区画を手動で編集できます。
「選択した区画に壁または柱を追加」ボタンをクリックすると、選択した壁および柱が選択した区画に追加されます。区画は、追加したコンポーネントに従って変更されます。
「区画」テーブルで複数の区画が選択されている場合にのみ、ボタンは有効になります。
以下のスナップショットには、選択バスケット内の「First Floor」および「Roof」の壁コンポーネントが示されています。
1選択バスケット内の「First Floor」および「Roof」の壁コンポーネント
次に、「選択した区画に壁または柱を追加」ボタンの効果を調べるために、「Ground Floor」と「Second Floor」の壁コンポーネントを選択バスケットに追加し、続いて「選択した区画に壁または柱を追加」ボタンを押します。「Ground Floor」と「Second Floor」の壁も建物外面に追加されます。

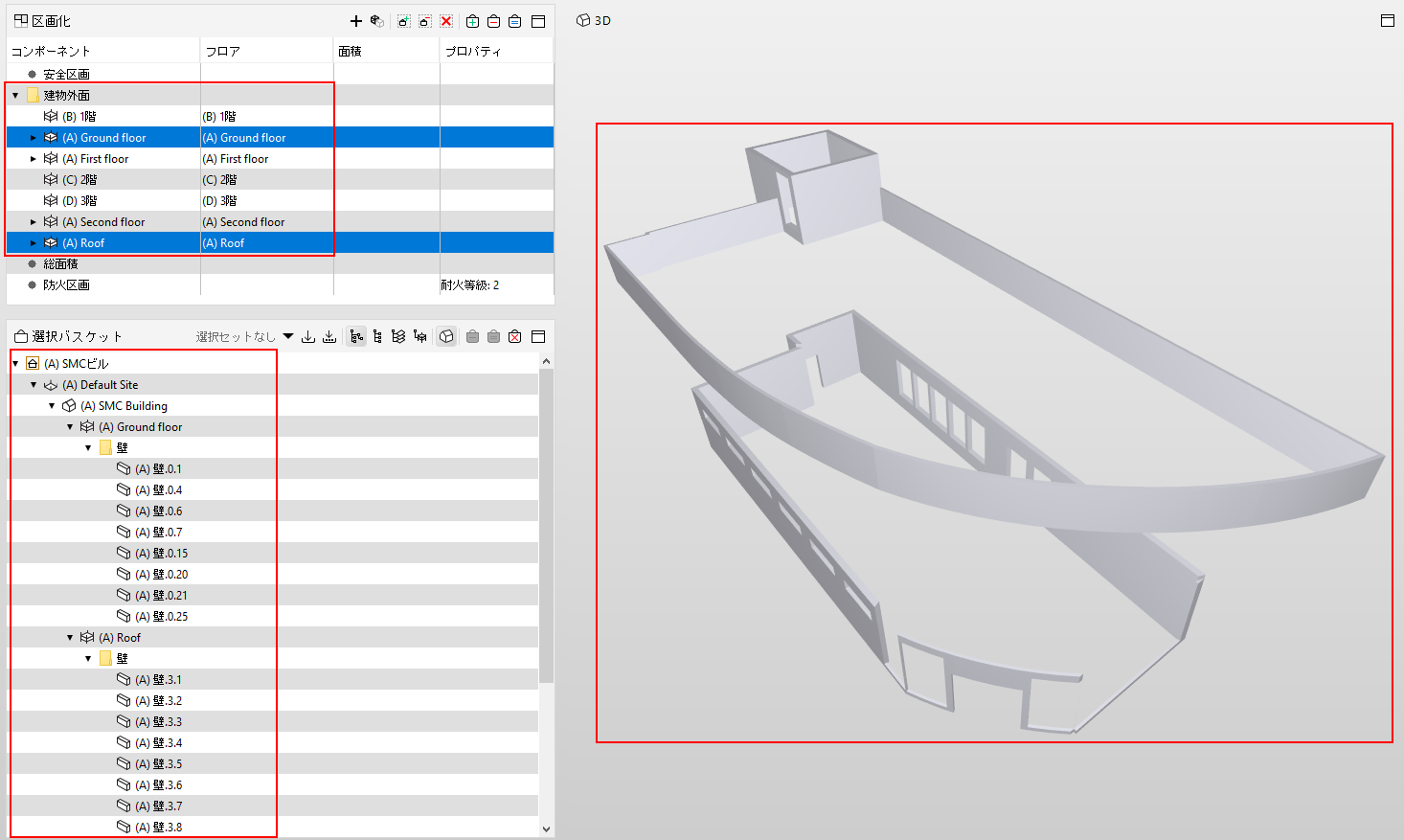

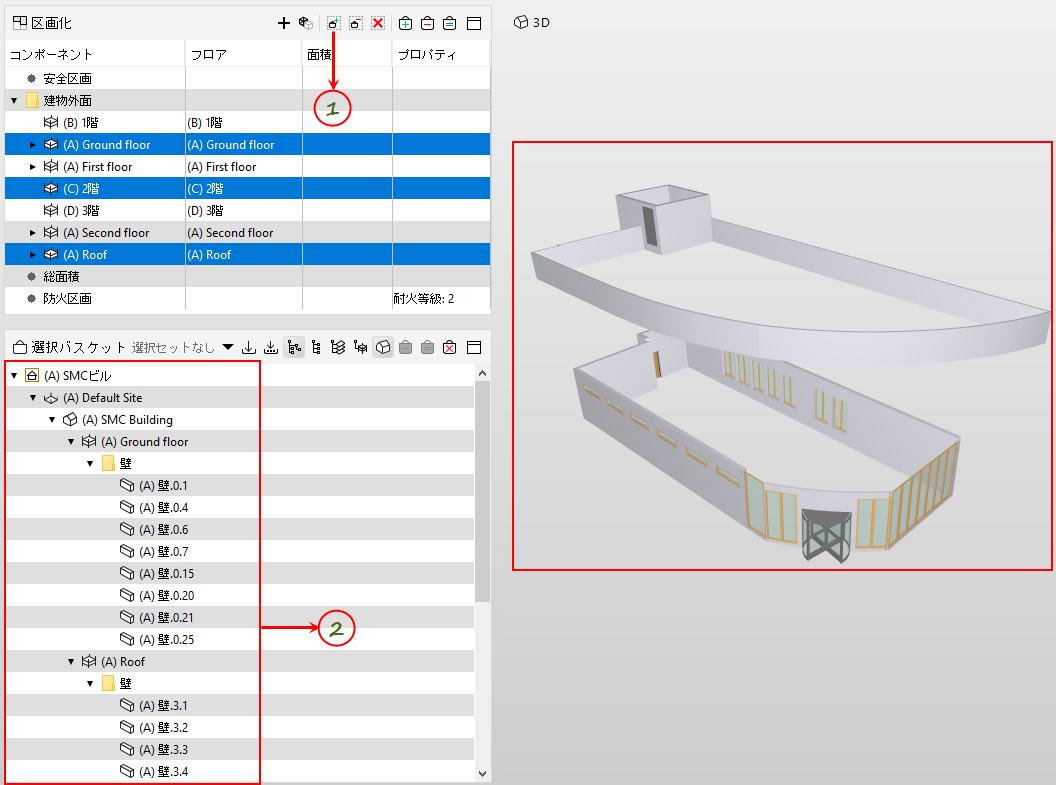

1「選択した区画に壁または柱を追加」ボタンを押すと、(1階と
2階から)新しく追加された壁が建物外面に追加されます。
2「1階」および「2階」の壁コンポーネントが選択バスケットに追加されます。
「選択した区画から壁または柱を削除」ボタンを押すと、選択した壁や柱が選択した区画から削除されます。区画は、残りのコンポーネントに従って変更されます。
「区画」テーブルで複数の区画が選択されている場合にのみ、ボタンは有効になります。
「選択した区画から壁または柱を削除」ボタンの効果を調べるために、「1階」と「屋根」の壁コンポーネントを選択バスケットに用意し、続いて「
選択した区画から壁または柱を削除」ボタンを押します。「1階」と「屋根」の壁が建物外面から削除されます。

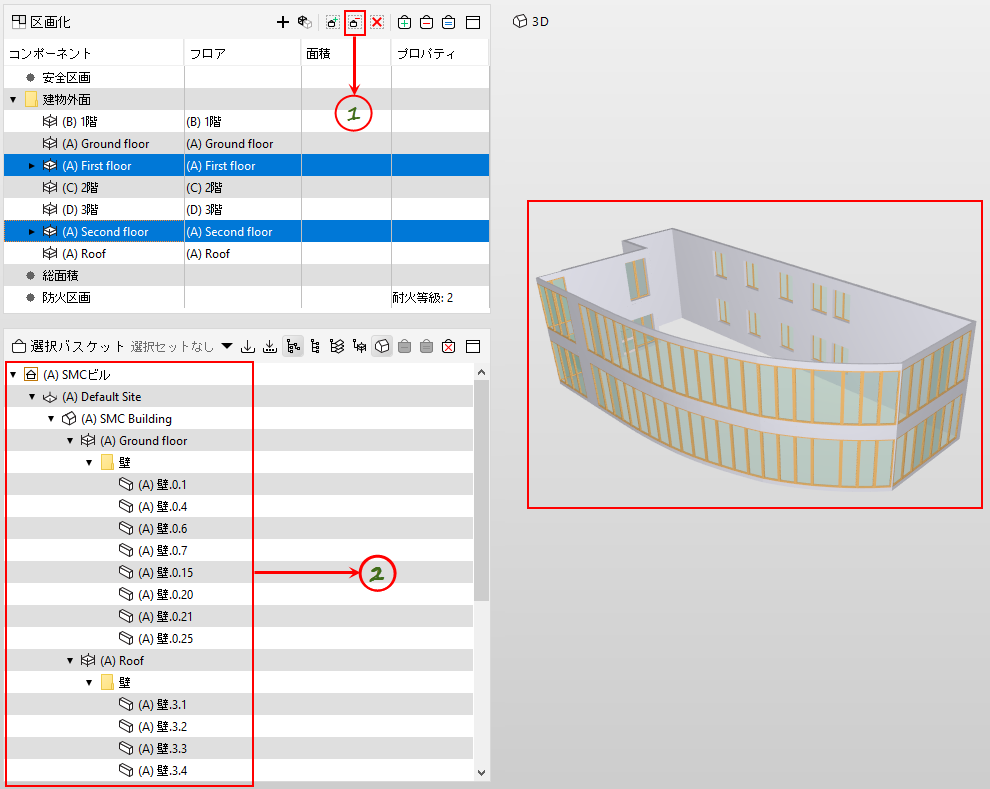

1「選択した区画から壁または柱を削除」ボタンを押すと、(
選択バスケットの)壁コンポーネントが建物外面から削除されます。
2「1階」および「屋根」の壁コンポーネントが選択バスケットに存在します。
「選択した項目を削除」ボタンを押すと、「区画」テーブルで選択した区画、壁、またはコンポーネントが削除されます。「区画」ツリーテーブルで複数の区画、壁、またはコンポーネントが選択されている場合にのみ、ボタンは有効になります。
以下のスナップショットには、「選択した項目を削除」ボタンの概念が示されています。選択バスケットに「Ground Floor」および「Roof」の壁コンポーネントが含まれています。

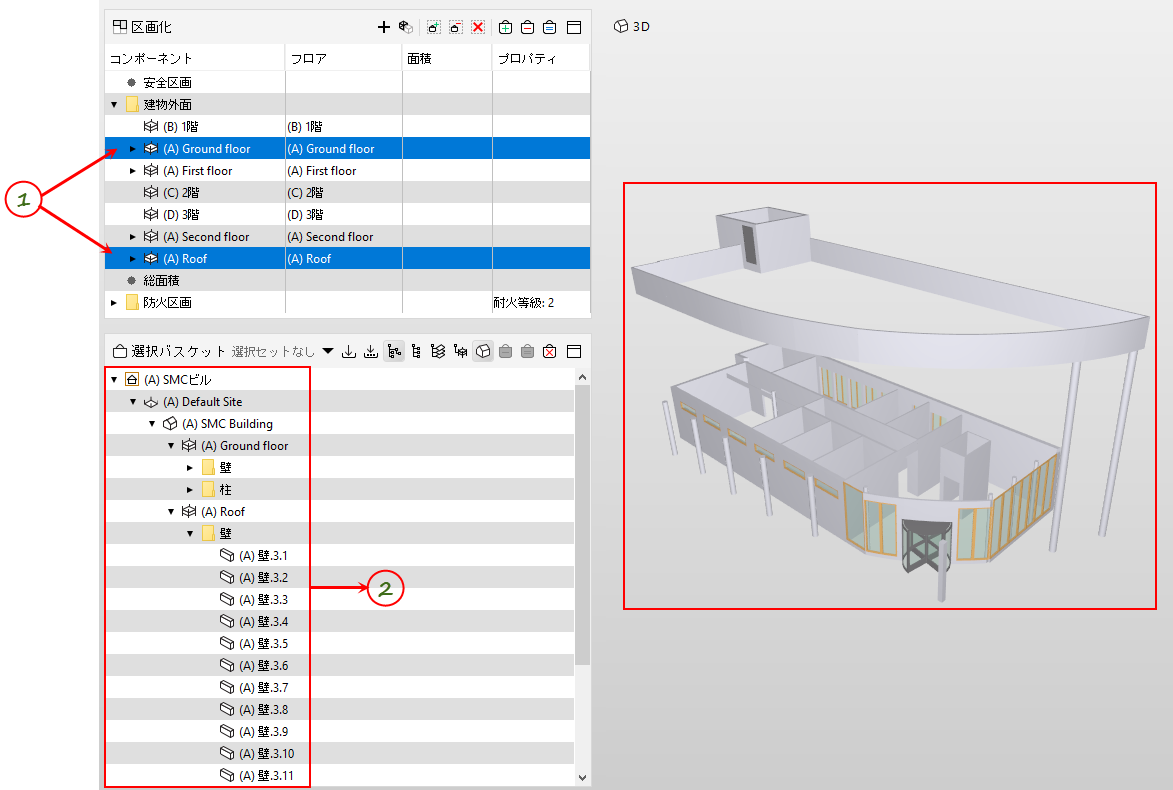

1「建物外面」は、「1階」および「屋根」の壁コンポーネントで構成されます。
2「1階」および「屋根」の壁コンポーネントが選択バスケットに存在します。
次に、「選択した項目を削除」ボタンを押すと、建物外面の一部である選択バスケットのコンポーネントが建物外面から削除されます。

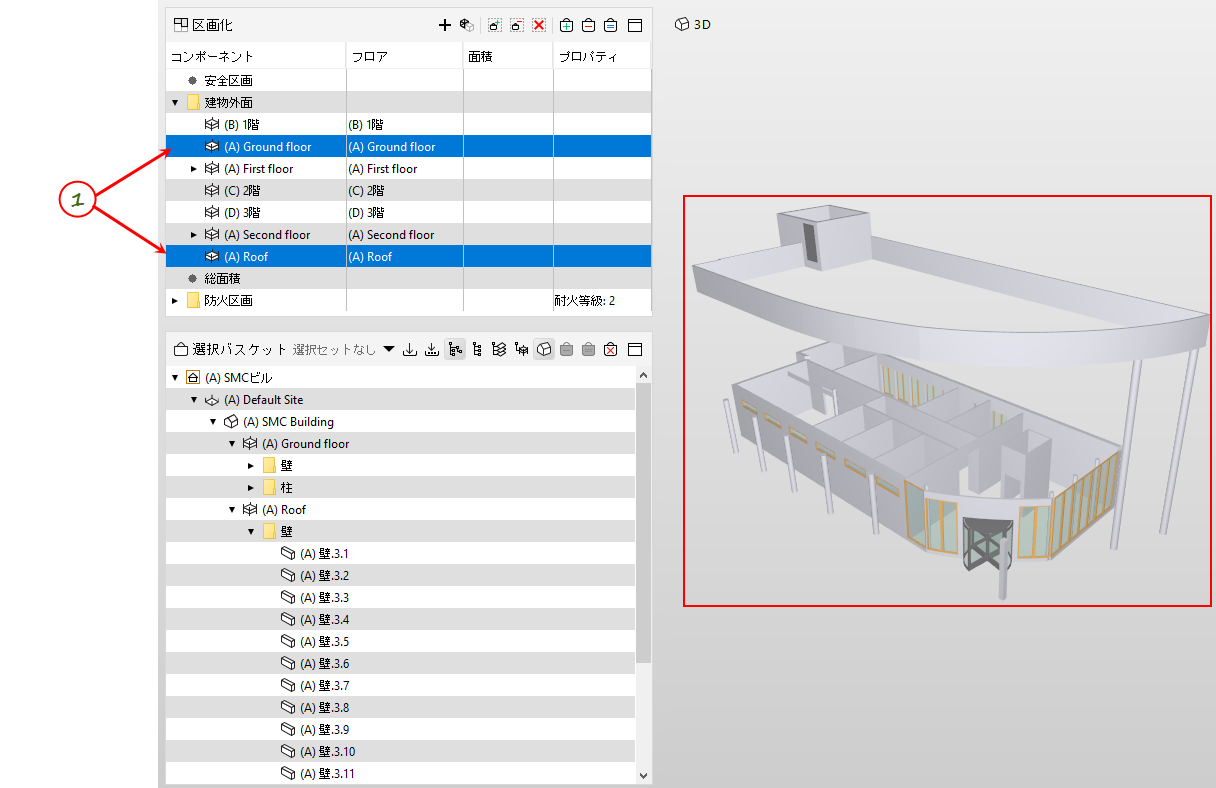

1「1階」および「屋根」の壁コンポーネントが建物外面から削除されました。
